PC400

Modern ve Esnek

3 top bükme makinesinin PC tabanlı kontrolü, PBT tarafından geliştirilmiştir ve ilk kez 1995 yılında, bükme işlemlerini yazılımla kontrol etme imkanı sunmuştur. PC400 şu anda pazardaki en modern ve en esnek kontrol sistemidir. Küçük yada büyük farketmeksizin, seri üretimlerde çok sayıda avantaj sunar.


PC400
PC400

Sezgisel olarak çalıştırılabilir

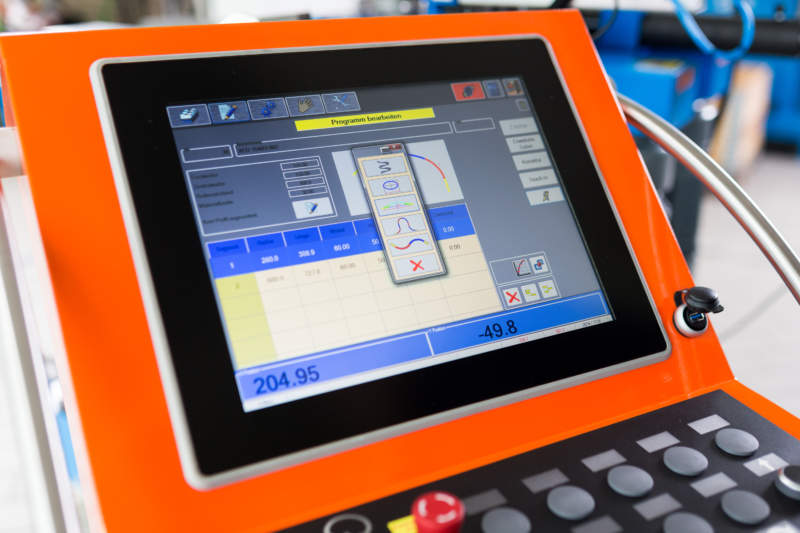

Dokunmatik ekrana sahip ve en son teknoloji güçlü bir Windows PC'yi temel alarak, özel programlama bilgisine sahip olmadan, hareketli kontrol sisteminin işletim terminalinde sezgisel olarak, kolayca oluşturulabilir, yönetilebilir ve kontrol edilebilir. Programlanmış iş parçasının grafik gösterimi, programlanan verilerin görsel olarak kolayca kontrol edilmesini sağlar. Donanım, ağa hazır ve mevcut BT altyapısına kolayca entegre edilebilir.


Verimli ve ekonomik

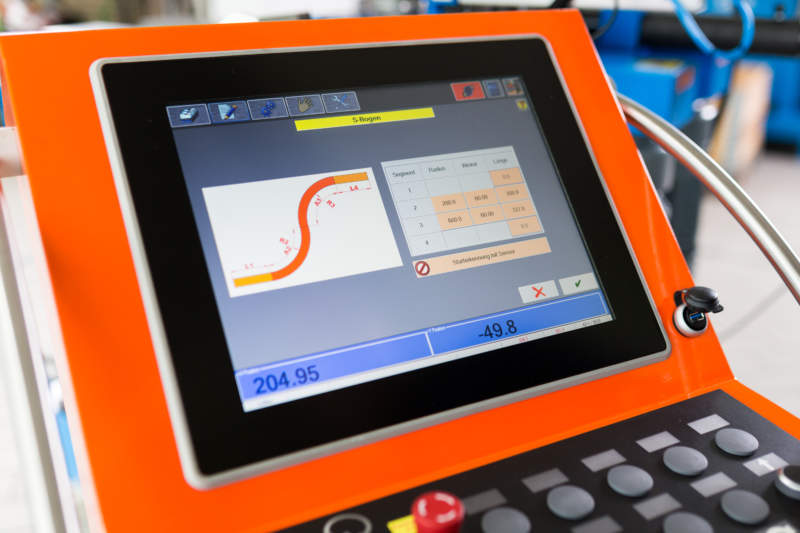

Oluşturulan kontrol programlarıyla, istenilen sayıda farklı değer/radyus/segment sıralanabilir, bükülebilir ve bir yada daha fazla seferde bükülebilir. Elips, merdiven veya korkuluklar için spiraller, "Napolyon kemerleri", S-yayları veya özel formlar için alt ve hazır programlar standart olarak mevcuttur. Bükümler ile düz bölümler arasındaki mükemmel geçişler, X ve Y eksenlerinin hassasiyet kontrolü özelliği ile sağlanabilmektedir. Makinenin neden olabileceği uygunsuzluklar, tek tek parçalardan büyük ölçekli seri üretime, bükülme sırasındaki eksen konumunun sürekli düzenlenmesi yoluyla önlenebilir. Malzeme uyumsuzluklarından veyahut farklı malzeme elastikiyetlerinden oluşabilecek uyumsuzluklar, gerçek üretim değerleri girilerek, yazılım üzerinde kolayca düzeltilebilir. Bu şekilde yüksek başarı tekrarlama hassasiyeti ve düşük hata oranları sağlanır.


PC400
PC400

Aç ve Genişletilebilir

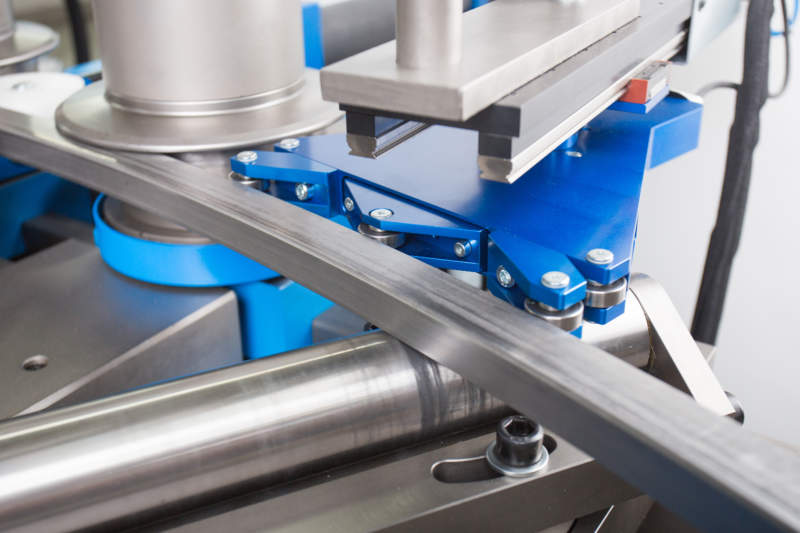

PC400 kontrol sistemi ile açık bir sistem yaratılmış oldu. İster bir ağa ister bireysel bir iş istasyonuna entegre olsun, Siemens S7-1200 ile yeni PC400, makinelerin kontrolüne ek olarak ilave modüllerin entegrasyonuna da izin verir. Bu şekilde PC400, örneğin; 3D bükme / döndürme aparatı, otomatik yarıçap ölçüm sistemi, minimum miktar yağlama MMS, mandrel ileri besleme ve hatta robotlar için merkezi kontrol ünitesi haline gelmektedir.


Avantajlarınız

  • Büküm işleminin, bir veya daha fazla tekrardaki performansının - bir bileşen içindeki farklı yarıçaplar olsa bile
  • Otomatik yarıçap ölçümü de dahil olmak üzere tüm profiller için malzeme kataloğu / geri yaylanma diyagramları oluşturulabilir.
  • Tüm yazılım araçları / alt programları dahil edilmiştir
  • İlgili program aracılığıyla iş parçalarının oluşturulması için PDF belgelerinin (resim / metin) atanması ve alınması
  • Tasarım verilerine dayalı programlar oluşturmak için CAD yazılımına opsiyonel arabirim
  • Ağ entegrasyonu ile programların iş istasyonundan bağımsız oluşturulması, yönetilmesi ve veri yedeklemesi
  • Uzaktan bakım imkanı ile PBT uzmanlarından anında ve doğrudan destek

PC400

PBT Kontrol Cihazlarına Genel Bakış

Manuel Teach-In Tablet350 PC400
Operasyon / Donanım Mobil el terminali Mobil el terminali / tablet PC / mafsallı
kol braketi / bağımsız duran
Mobil el terminali / tablet PC / mafsallı
kol braketi / bağımsız duran

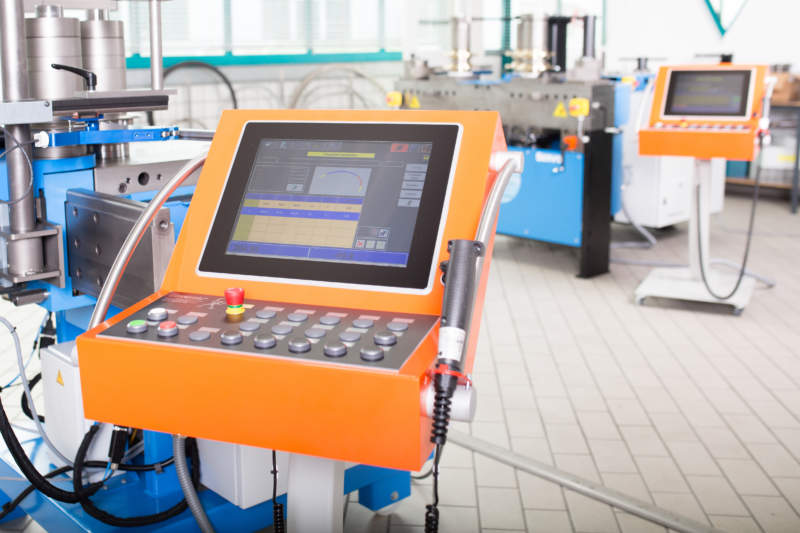

Mobil kontrol paneli / 15 inç
çoklu dokunmatik ekran / endüstriyel PC
Şunlar için tavsiye edilir Az değişkenli bükümler Az değişkenli
fakat yüksek hacimli bükümler
Yüksek değişkenli bükümler Çok değişkenli bükümler
ve otomatik
Bükme geometrisini belirlemek için
gereken zaman
nispeten yüksek nispeten yüksek düşük düşük
seri üretim manuel kurulumdan sonra öğretildikten sonra otomatik otomatik, yazılım kontrollü otomatik, yazılım kontrollü ve
otomasyona entegre edilebilir
Yarıçap programlama/saklama/
işleme ve program hesaplama
Manuel öğretmeyle / tabletle yazılım tabanlı, sayı ve uzunluk sınırsız yazılım tabanlı, sayı ve uzunluk sınırsız
görsel program kontrolü - - grafik gösterimi olarak grafik gösterimi olarak
Yarıçap başına bükme parçası 1 1 opsiyonel opsiyonel
Besleme oranı Hızlı travers / artırılabilen hız Hızlı travers / artırılabilen hız kesintisiz kesintisiz
İlave büküm - - 1 segment için mümkün tüm segmentler için mümkün
roll out - - - mümkün
Geçiş ayarlama - - - mümkün
Program dokümantasyonu - - - PDF eki olarak
Program Asistanları - - spiral Spiral, elipsler, napolyon kemerleri,
s bükümler, özel formlar,
havuz kapaması,
sol / sağ bükümler
İlave opsiyonların kontrolü - - - Müşterilerin özel uzantıları için açık mimari,
örn. CNC Z-aksı, 3-B büküm
eki veya mandrel beslemesi,
otomatik yarıçap ölçümü
PBT ile uzaktan tanı - - - internet bağlantısı üzerinden
Yazılım güncellemesi - USB ile USB ile USB ile / internet
bağlantısı üzerinden
veri yedekleme - USB portu üzerinden USB portu üzerinden USB portu üzerinden / ağ tabanlı
bağlantı kabloyla Wi-Fi Wi-Fi kabloyla
işletim sistemi - Windows Windows Windows
Ağ Entegrasyonu - - - mümkün
güvenlik Acil durdurma, kontrollü ilerleme Acil durdurma, kontrollü ilerleme,
etkinleştirme butonu
Acil durdurma, kontrollü ilerleme,
etkinleştirme butonu
Acil durdurma, kontrollü ilerleme,
etkinleştirme butonu
opsiyonel : Güvenlik lazer
tarayıcısı için bağlantı
akslar X aksı 1 / 100mm kontrollü
opsiyonel :
Y aksı 1 / 10mm çözünürlük
X aksı 1 / 100mm kontrollü
Y aksı 1 / 10mm kontrollü
X aksı 1 / 100mm kontrollü
Y aksı 1 / 10mm kontrollü
X aksı 1 / 100mm kontrollü
Y aksı 1 / 10mm kontrollü
opsiyonel : X aksı servo hidrolik
(PBT25, PBT35) ile X aksı
opsiyonel: Y aksı servo
kontrollü (PBT35)
opsiyonel: Z aksı kontrollü
sol / sağ
